Виробник Cixi Kaiye Electric CO., LTD

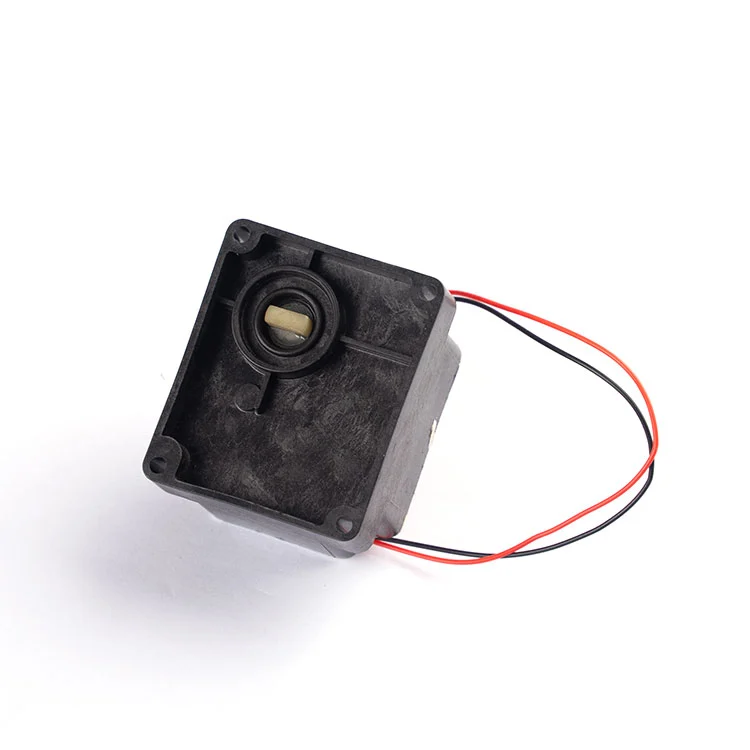

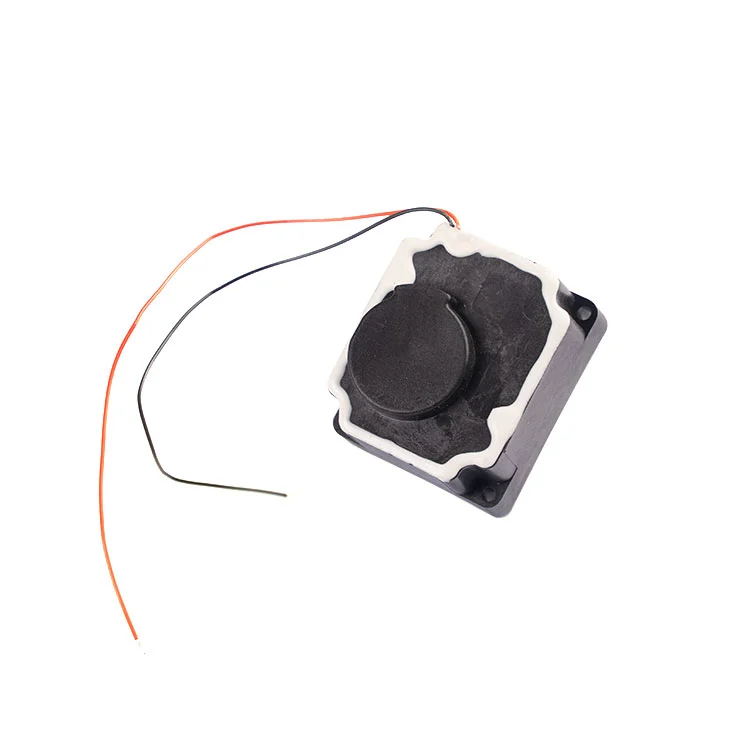

Водонепроникний двигун-редуктор лічильника постійного струму — це високопродуктивний мініатюрний мотор-редуктор постійного струму, спеціально створений як основний привід для інтелектуальних систем вимірювання води. Завдяки оптимізованій структурі редуктора та захисту від проникнення IP66 він забезпечує надійну роботу з низьким енергоспоживанням, швидке спрацьовування клапана та стабільну роботу у вологому робочому середовищі, що піддається впливу води.
• Інтелектуальні лічильники води для житлових будинків, керовані клапаном
• Малокаліберні системи дистанційного автоматичного зчитування показань (АМР).

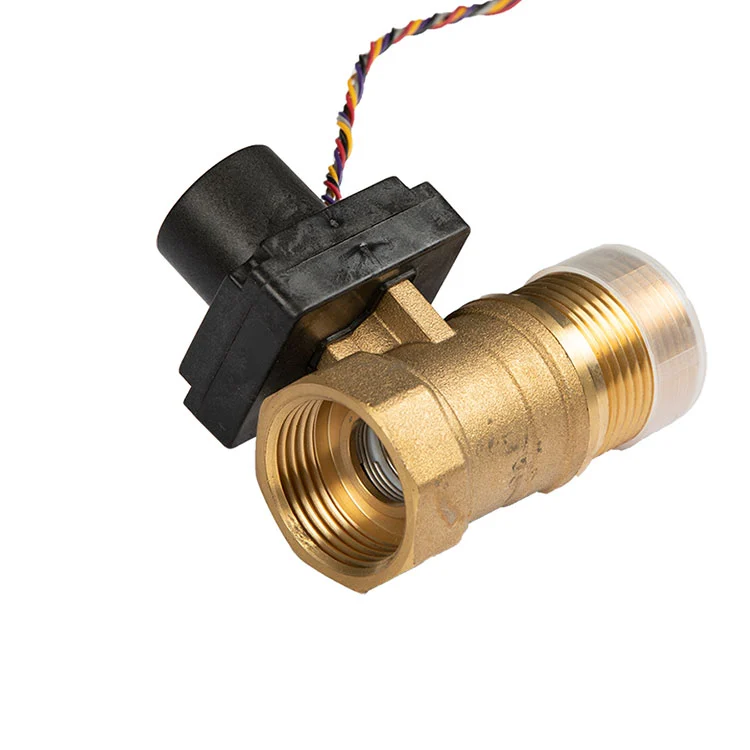

• Водомірні клапани DN15–DN20 з електроприводом
• Мініатюрні приводи клапанів регулювання рідини
Усі параметри перевіряються за стандартної температури навколишнього середовища (23 °C) при номінальній робочій напрузі 3,6 В постійного струму, якщо не вказано інше.
| Параметр Пункт | Стандартне значення та примітки |
| Номінальна робоча напруга | 3,6 В постійного струму |
| Допустимий діапазон робочої напруги | 2,5 В – 5 В постійного струму. Примітка: вища вхідна напруга в цьому діапазоні забезпечує вищий вихідний крутний момент, але зменшить термін служби пристрою. |
| Робочий струм без навантаження (за номінальної напруги) | ≤ 35 мА |
| Струм із заблокованим ротором (при номінальній напрузі) | прибл. 470 мА (для двигуна серії 300) |
| Номінальний вихідний момент (при номінальній напрузі) | ≥ 1,5 Н·м |
| Клапан 90° (чверть оберту) Час спрацьовування (за номінальної напруги) | ≤ 8 с |
| Стандартне передавальне число | 2000:1 |
| Клас захисту від проникнення (IP). | IP66 |
| Номер проводу | Колір дроту | Визначення основної функції |
| 1 | Синій | Сигнал перемикача положення закриття клапана |
| 2 | Білий | Загальний термінал (COM) для сигналів положення |
| 3 | Жовтий | Сигнал перемикача відкритого положення клапана |
| 4 | чорний | Постійний струм негативний полюс (-) |
| 5 | Червоний | DC живлення позитивний полюс (+) |
Примітка. Послідовність дротів, кольорове кодування, довжина дроту та діаметр дроту можуть бути повністю налаштовані відповідно до конкретних вимог замовника.
Q: З якими розмірами труб і клапанів сумісний KY-30?
A: Оптимізований із передаточним числом 2000:1 і вихідним крутним моментом ≥1,5 Н·м, KY-30 ідеально поєднується з побутовими інтелектуальними лічильниками води DN15 і DN20, а також з іншими моторизованими клапанами регулювання рідини малого калібру.
З: Який фактичний захист забезпечує рейтинг IP66?
A: Рейтинг IP66 означає, що пристрій повністю захищений від пилу та стійкий до струменів води під високим тиском з будь-якого напрямку. Він призначений для довготривалої стабільної роботи у вологому робочому середовищі, що піддається впливу води розумних лічильників води, ефективно запобігаючи проникненню пилу та води від пошкодження внутрішніх компонентів.
Питання: чи можна налаштувати послідовність проводів і специфікації проводів?
A: Так. Ми підтримуємо повне налаштування послідовності дротів, колірного кодування, довжини дроту, калібру дроту та типу роз’єму, щоб повністю відповідати вашим конкретним вимогам до складання, встановлення та системи керування.
1.
Q: Яке джерело живлення рекомендовано для KY-30?
A: Номінальна робоча напруга становить 3,6 В постійного струму, з допустимим робочим діапазоном від 2,5 В до 5 В постійного струму. Ми рекомендуємо стабільний джерело живлення від літієвої батареї 3,6 В, щоб збалансувати продуктивність, низьке енергоспоживання та тривалий термін служби.
Питання: Чи сумісний цей двигун із основними системами керування розумними лічильниками води?
A: Так. Водонепроникний мотор-редуктор лічильника постійного струму має універсальну конструкцію мікропотужності та стандартний вихід сигналу в положенні, який дуже сумісний з більшістю основних плат керування розумними лічильниками води та системами дистанційного зчитування лічильників (AMR).
