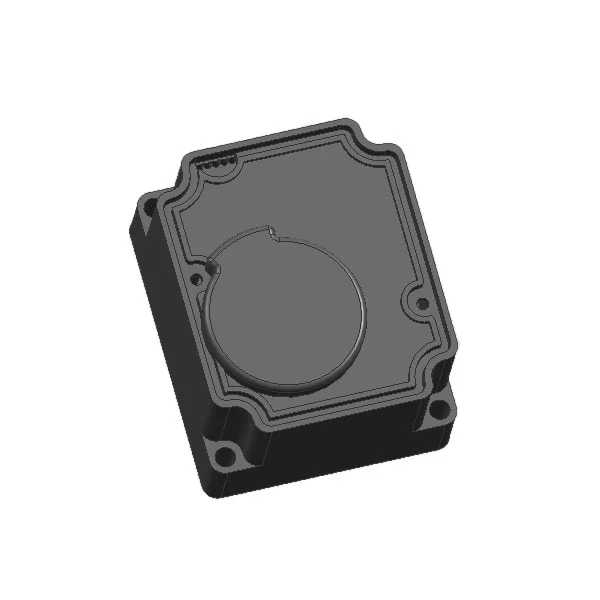

Цей мотор-редуктор водоміра з низьким рівнем шуму створений спеціально для інтелектуальних систем вимірювання води з основними сценаріями застосування, включаючи:
• Бездротові побутові розумні лічильники води
• Передплачені інтелектуальні лічильники води з клапанним керуванням
• Системи дистанційного автоматичного зчитування лічильників (AMR).
• Засувки з електроприводом для водомірних трубопроводів DN15–DN50
Якщо не вказано інше, усі параметри двигуна-редуктора водоміра з низьким рівнем шуму, який використовується в лічильниках води, перевіряються за стандартної температури навколишнього середовища (23°C) і номінальної робочої напруги.
1. Номінальна робоча напруга: 3,6 В постійного струму
2. Допустимий діапазон робочої напруги: 2,5 В – 5 В постійного струму. Примітка: у межах допустимого діапазону вища вхідна напруга забезпечує більший вихідний крутний момент, але зменшить термін служби приводу.
3. Робочий струм холостого ходу при номінальній напрузі: ≤ 25 мА
4. Струм заблокованого ротора (зависання) при номінальній напрузі: ≤ 450 мА (для двигуна серії 300)
5. Номінальний вихідний крутний момент:
o ≥ 1,8 Н·м (у відповідності з передавальним числом 2400:1)
o ≥ 2,7 Н·м (у відповідності з передавальним числом 3700:1)
6. Час спрацьовування клапана 90° (чверть оберту):
o ≤ 10 с (узгоджено з передавальним числом 2400:1)
o ≤ 16 с (у відповідності з передавальним числом 3700:1)
7. Стандартні варіанти передавального числа: 2400:1, 3700:1
8. Визначення послідовності проводів (WSD)
| Колір дроту | Визначення основної функції |
| Синій | Сигнал перемикача відкритого положення клапана |
| Білий | Загальний термінал (COM) для сигналів положення |
| Жовтий | Сигнал перемикача положення закриття клапана |
| чорний | DC живлення позитивний полюс (+) |
| Червоний | Постійний струм негативний полюс (-) |
| Примітка. Послідовність проводів, колірне кодування та довжину проводів можна повністю налаштувати відповідно до конкретних вимог клієнта. |
Клас захисту від проникнення (IP): IP67. Примітка. Ефективність захисту від пилу та занурення у воду IP67 досягається лише тоді, коли привод правильно зібрано та міцно закріплено відповідним герметичним корпусом водоміра.
Q: З якими розмірами труб сумісний привід KY-59?
A: Редукторний двигун водоміра з низьким рівнем шуму розроблений для водомірних клапанів від DN15 до DN50 з двома варіантами передавального числа для відповідності різним вимогам до крутного моменту для різних діаметрів труб і умов роботи.
Питання: чи можна налаштувати послідовність проводів і специфікації проводів?
A: Так. Ми підтримуємо повне налаштування послідовності дротів, колірного кодування, довжини дроту та діаметру дроту відповідно до ваших конкретних вимог до складання, встановлення та системи керування.
З: Чи підтримує рейтинг IP67 тривалу роботу під водою?
A: Стандартний рейтинг IP67 забезпечує пилонепроникність пристрою та його стійкість до тимчасового занурення у воду на глибину до 1 метра на 30 хвилин. Для тривалої зануреної роботи в сценаріях роботи лічильника води він повинен бути правильно зібраний із відповідним герметичним корпусом лічильника води, щоб підтримувати стабільну ефективність захисту.
Q: Яке джерело живлення рекомендовано для KY-59?
A: Номінальна робоча напруга становить 3,6 В постійного струму, з допустимим робочим діапазоном від 2,5 В до 5 В постійного струму. Ми рекомендуємо використовувати стабільний джерело живлення від літієвої батареї 3,6 В, щоб збалансувати крутний момент, низьке енергоспоживання та тривалий термін служби.
