Бездротовий привід лічильника води 3,6 В для розумних лічильників води DN15–DN25.
Бездротове 2,0-мм 5-контактне з’єднання plug-and-play, без зварювання кабелю. 3,6 В постійного струму · 2,5–5 В у робочому стані · подвійне зниження: 2400:1 для DN15–DN20, 3700:1 для DN25 · ≥1,8–2,7 Н·м крутний момент · ≤25 мА робочий струм · 450 мА струм із заблокованим ротором · ≤10–16 с відкрито/закрито · IP67.
Призначений для автоматизованого монтажу лічильників і платформ інтелектуальних лічильників, що живляться від батарейок. Функції та послідовність закріплень можна налаштувати.
Визначення контактів OEM, роз’єм і налаштування бренду. MOQ і час виконання підтверджено в котируванні.Надішліть специфікації лічильної платформи для відповідної пропозиції.
Якщо ви купуєте приводи для виробничої лінії інтелектуального лічильника води, питання про схвалення можна передбачити: чи потребує з’єднання зварювання кабелю, чи витримає крутний момент старий клапан і чи відповідатиме розмір штифтів вашій платі лічильника без доопрацювання? Цей бездротовий привід побудований навколо цих трьох обмежень.
Компанія Kaiye виробляє приводи лічильників води з моменту впровадження інтелектуального вимірювання з річною потужністю приводу10 мільйонів наборіві більш ніж 30 років досвіду виробництва обладнання та регулюючої арматури. Цей бездротовий привод є частиною цієї перевіреної платформи, розробленої для інтеграції OEM, узгодженості партій і передбачуваного часу виконання.
Нижче ви знайдете порівняння з’єднань, робочі параметри, визначення контактів, ліміти закупівлі та технічні запитання, які поставить ваша команда інженерів перед затвердженням зразка.

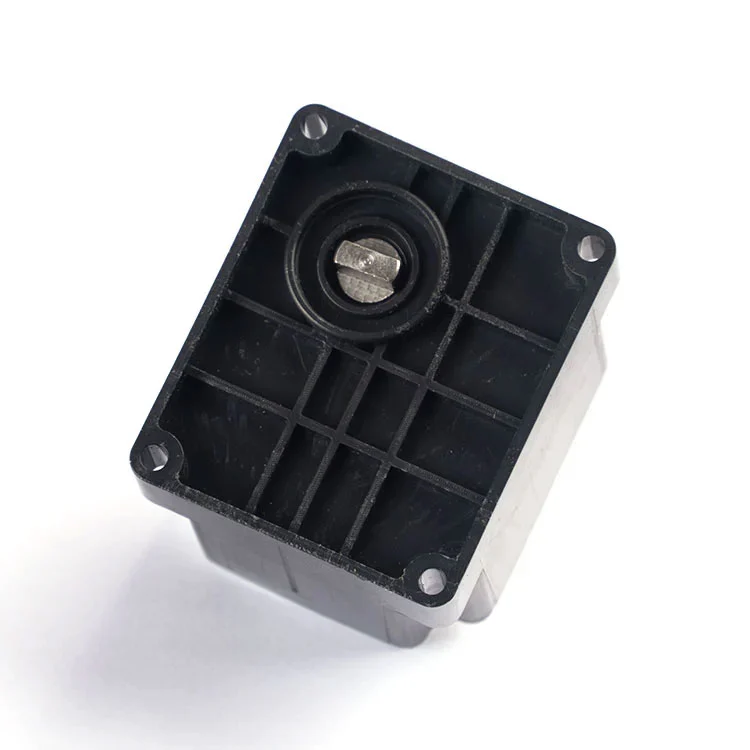

Вирівняйте 2,0-мм 5-контактний штекер із гніздом плати лічильника та встановіть привід на шток клапана.
Переконайтеся, що штекер повністю ввімкнено, а штифтовий контакт стабільний. Зварювання кабелю не потрібно.
Увімкніть живлення та перевірте відповідь на відкриття/закриття, споживання струму та хід клапана перед випуском партії.
Таблиця нижче відображає стандартну конфігурацію бездротового приводу. Якщо ваша вимірювальна платформа працює на іншій напрузі, кривій крутного моменту або визначенні штифтів, ці параметри можна налаштувати під час перевірки OEM.
| Параметр | Стандартне значення | Примітка до закупівлі |
|---|---|---|
| Номінальна напруга | 3,6 В постійного струму | Підтвердьте сумісність з акумулятором глюкометра |
| Діапазон робочої напруги | 2,5–5 В постійного струму | Вища напруга в діапазоні забезпечує більший крутний момент, але скорочує термін служби |
| Робочий струм | ≤25 мА | Бюджет для максимального струму під час ходу клапана, а не тільки в режимі очікування |
| Струм із замкненим ротором | прибл. 450 мА (двигун серії 300) | Корисно для драйвера та схеми захисту |
| Коефіцієнт зменшення | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Відповідність коефіцієнту зменшення розміру клапана; не використовуйте 2400:1 для DN25 |
| Вихідний крутний момент | ≥1,8 Н·м (2400:1) ≥2,7 Н·м (3700:1) |
Перевірте крутний момент сідла клапана та розмір труби |
| Час відкриття/закриття | ≤10 с (2400:1) ≤16 с (3700:1) |
Відкритий до закритого або закритий до відкритого за номінальної напруги |
| Рейтинг водонепроникності | IP67 | Пилонепроникний і захищений від тимчасового занурення |

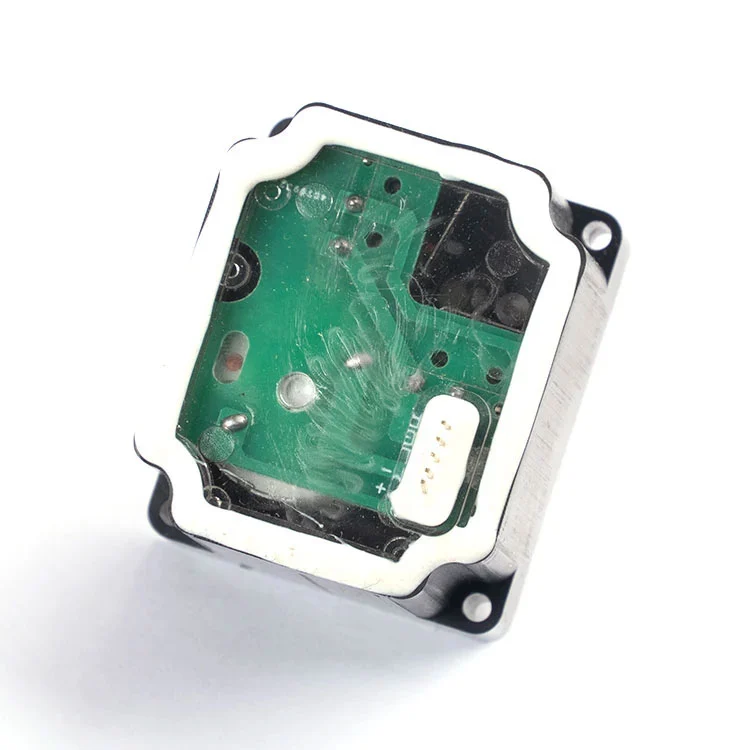

| Підключення | 5-контактний роз’єм 2,0 мм, без зварювання кабелю | Функції та послідовність закріплень можна налаштувати |
Якщо ваша плата вимірювача використовує інше визначення контактів або очікує інший роз’єм, команда інженерів Kaiye може переглянути інтерфейс і запропонувати відповідну конфігурацію, а не вставляти стандартний штекер у несумісну плату.
У приводі використовується стандартний 5-контактний інтерфейс 2,0 мм. Функції та послідовність контактів можна налаштувати відповідно до вимог вашого проекту.
| PIN-код (2,0 мм) | Визначення функції Pin |
|---|---|
| I | Сигнал керування відкритим клапаном |
| II | Загальний термінал (COM) |
| III | Сигнал керування закриттям клапана |
| IV | Позитивне живлення постійного струму (+) |
| V | Потужність постійного струму негативна (-) |
Штифти живлення.Контакти IV і V живлять привід двигуна. Схема приводу має бути розрахована на струм заблокованого ротора 450 мА, навіть якщо нормальний робочий струм становить ≤25 мА, оскільки посадка клапана може короткочасно вимагати більшого струму. Захист від зворотної полярності на платі лічильника рекомендується, якщо привод можна замінити на місці.
Контрольні шпильки.Контакти I, II і III забезпечують керування відкриттям/закриттям і COM. Цю схему слід розглядати як керуючий вхід, а не як лінію живлення, і вона повинна залишатися незалежною від модуля зв’язку, щоб збій зв’язку не вимикав керування клапаном.

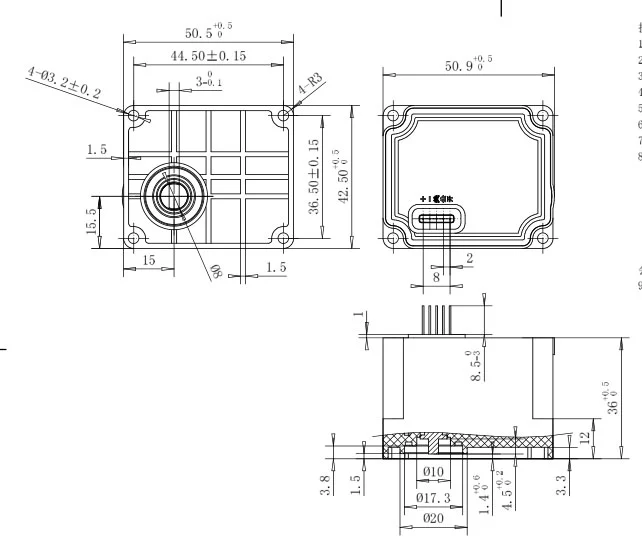

Перед випуском об’єму покупці повинні підтвердити послідовність контактів, орієнтацію вилки та положення приводу всередині корпусу лічильника. Kaiye може надати зразок для перевірки механічної та електричної придатності перед розміщенням виробничого замовлення.
Привід призначений для платформ інтелектуальних лічильників, де збірка «встав і працюй», низьке споживання струму та стабільне з’єднання штифтів важливіше, ніж висока швидкість приведення в дію. Типові обсяги застосування включають:
Оскільки привід є частиною ширшої платформи водомірів Kaiye, покупці, які закуповують кілька компонентів, можуть консолідувати кваліфікацію та логістику. Якщо ваш проект також потребує бездротового зв’язку на рівні лічильника, привод розроблено для роботи разом із приводом Kaiye.бездротовий лічильник водиплатформа. Ви також можете переглянути повнийдіапазон приводу лічильника водидля споріднених моделей.
Для покупців B2B «виробник» має означати управління процесом, а не просто торгову компанію з каталогом. Kaiye керує системою якості ISO 9001, запускає автоматизоване виробництво для вузлів приводів і виробляє приводи водомірів більше двох десятиліть. Цей бездротовий привод має переваги цієї виробничої бази трьома конкретними способами:
Консистенція партії.Бездротове штифтове з’єднання усуває ручне зварювання кабелю, яке є одним із найбільших джерел варіацій між блоками в зборі приводу. Автоматизоване складання та контрольовані розміри штифтів зменшують коливання контактного опору та часу відгуку.
Вхідний контроль і підсумкова перевірка.Стандартне виробництво включає функціональні перевірки споживання струму, часу відгуку та ходу клапана. Покупці можуть вимагати протокол перевірки та план відбору зразків перед розміщенням замовлення на об’єм.
Простежуваність.Код моделі, виробнича партія та записи про випробування зберігаються, щоб у разі виникнення проблеми на місці можна було ізолювати постраждалу популяцію, а не розглядати кожен привод у проекті як підозрілий. Щоб дізнатися більше про виробничу базу та систему якості Kaiye, дивпрофіль компанії та огляд виробництва.
Бездротовий привод доступний як стандартний блок, але стандартний не означає фіксований. Для OEM і покупців проектів наступні елементи зазвичай налаштовуються після технічної перевірки:
Визначення та послідовність штифтів.Функції та порядок контактів можна узгодити з платою вимірювального приладу.
Роз'єм і корпус.Тип штекера, орієнтацію та корпус приводу можна вказати відповідно до корпусу лічильника та монтажного кріплення.
Коефіцієнт зменшення.Якщо розмір вашого клапана виходить за межі DN15–DN25 або крутний момент у сідло незвичайний, альтернативне передаточне число або рівень двигуна може бути більш доцільним, ніж стандартна конфігурація 2400:1 або 3700:1.
Брендування та упаковка.Для масових замовлень доступні маркування приватної торгової марки, нейтральне пакування та маркування для конкретного проекту.
Типовий MOQ і час виконання підтверджуються в котируванні. Зазвичай стандартна доставка здійснюється через 15–30 днів після замовлення на замовлення та підтвердження зразка, залежно від кількості замовлення та наявності компонентів.
Що означає «без дроту» на цьому приводі?
Це відноситься до бездротового контактного підключення: привод підключається безпосередньо до основи лічильника та електронного модуля через 2,0-мм 5-контактний інтерфейс, без зварювання кабелю. Це спрощує збірку та підтримує автоматизовані виробничі лінії.
Для яких калібрів водомірів підходить бездротовий привод?
Він призначений для розумних лічильників води DN15–DN25. Використовуйте зменшення 2400:1 для лічильників DN15 і DN20 та 3700:1 для лічильників DN25.
Що таке визначення шпильки?
Стандартне визначення 2,0 мм 5-контактного роз’єму: I сигнал керування відкритим клапаном, II загальна клема (COM), III сигнал керування закриттям клапана, IV DC живлення позитивне (+), V DC живлення негативне (-). Функції та послідовність закріплень можна налаштувати.
Чи можна налаштувати визначення штифтів, кабель або брендинг?
так Функції контактів, послідовність контактів, тип роз’єму та маркування приватної марки можна вказати для масових замовлень після технічного огляду.
Який термін доставки для звичайних замовлень?
Термін доставки зазвичай становить 15–30 днів і може бути коротшим або довшим залежно від періоду моделі та кількості замовлення.
