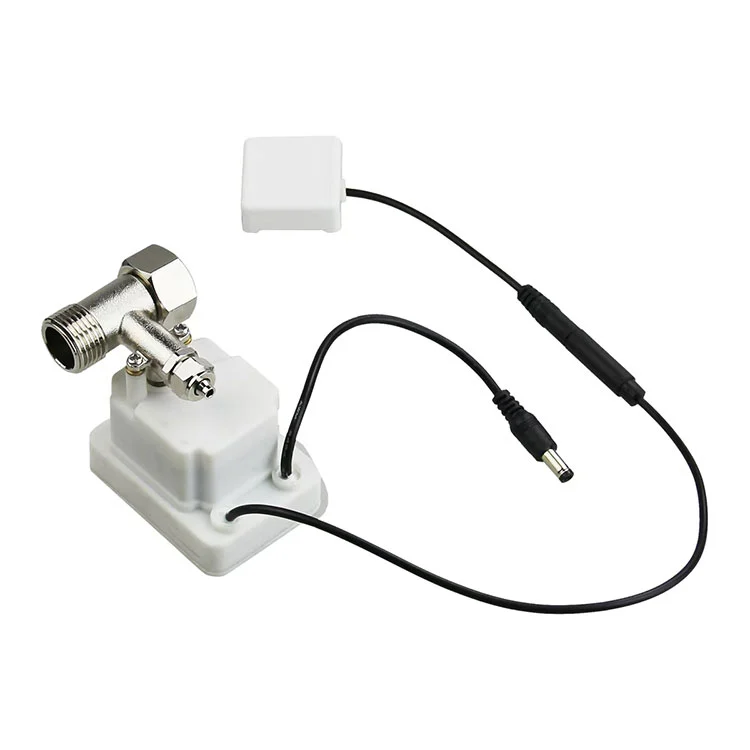

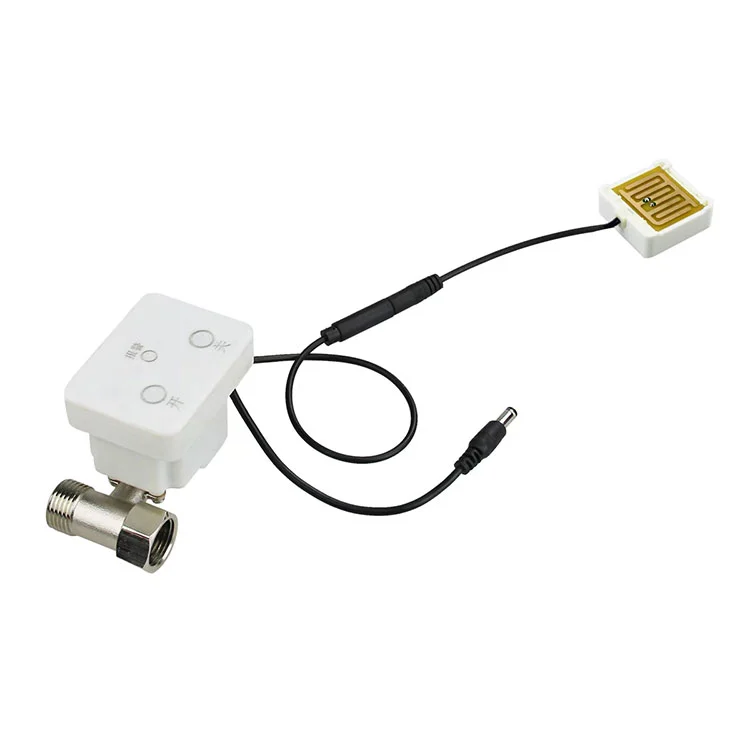

KY-KT-27 — Привід клапана очищення лічильника води 24 В для розумних лічильників води та систем очищення.
Вихідний крутний момент ≥1,8 Н·м · 2400:1 механічно оброблений металевий редуктор · Корпус IP66 · Відповідь клапана ≤10 с · Робочий струм ≤80 мА · 450 мА струм із заблокованим ротором.
Підтримує електричне дистанційне керування та ручне аварійне керування. Кабель сигналізації витоку запускає автоматичне закриття клапана та червоний індикатор при контакті з водою. Призначений для клапанних платформ DN15–DN20.
Налаштування OEM: напруга, довжина кабелю та роз’єм, логіка керування, рівень крутного моменту, брендування та упаковка. Стандартний MOQ від 500 шт.; час виконання 15–25 робочих днів після затвердження зразка.Надішліть технічні характеристики клапана, щоб отримати відповідну пропозицію.
Якщо ви купуєте приводи клапанів для інтелектуальних лічильників води, систем очищення або контролю за об’ємом трубопроводів малого діаметра, KY-KT-27 створений для однієї мети: надійно закривати та відкривати клапани за командою, цикл за циклом, не додаючи навантаження на обслуговування вашого продукту чи проекту.
Компанія Kaiye виробляє приводи лічильників води з моменту впровадження інтелектуального вимірювання з річною потужністю приводу10 мільйонів наборіві понад 30 років досвіду виробництва обладнання та регулюючої арматури. KY-KT-27 є частиною цієї перевіреної платформи, розробленої для інтеграції OEM, послідовності партій і передбачуваних термінів виконання.
Це не заповнювач каталогу. Нижче ви знайдете фактичні робочі параметри, логіку монтажу та проводки, обмеження на закупівлю та технічні запитання, які поставить ваша команда інженерів перед затвердженням зразка.
Більшість несправностей клапанів інтелектуального лічильника виникають не через електроніку. Вони викликані недостатнім крутним моментом на застарілих клапанах, порушенням ущільнення у вологих лічильних коробках або конфігураціями проводки, які не відповідають платформі лічильника. KY-KT-27 безпосередньо вирішує ці три точки відмови.
Розрахований на ≥1,8 Н·м через редуктор металевої шестерні 2400:1, привід призначений для водомірних клапанів DN15 і DN20. Металеві шестерні оброблені, а не спікані, що зберігає вихідний крутний момент протягом тривалого циклу та зменшує ризик пошкодження зубів під час зупинки.
Ящики лічильників вологі, іноді занурені у воду та піддаються конденсації. Корпус IP66 захищає привід і електроніку керування, дозволяючи приводу залишатися функціональним у відкритих колодязях, підсобних шафах і корпусах очисного обладнання.
Коли додатковий кабель сигналізації про витік води виявляє контакт з водою, привід автоматично закриває клапан і активує червоний індикатор. Це жорстко підключена реакція безпеки, яка працює незалежно від електроніки лічильника вище за потоком, зменшуючи залежність від втручання мікропрограми.
Команди з монтажу повинні керувати клапаном перед подачею електроенергії, а бригади з технічного обслуговування повинні мати спосіб відкривати або закривати клапан під час обслуговування. KY-KT-27 підтримує ручне аварійне керування разом із електричним дистанційним керуванням, тому клапан ніколи не застряє.
Таблиця нижче відображає стандартну конфігурацію KY-KT-27. Якщо ваша платформа лічильника працює на іншій напрузі, кривій крутного моменту або конвенції про підключення, ці параметри можна налаштувати під час перевірки OEM.
| Параметр | Стандартне значення | Примітка до закупівлі |
|---|---|---|
| Модель | KY-KT-27 | Підтвердьте код моделі на зразку та в таблиці даних |
| Номінальна напруга | 24 В постійного струму | Робочий діапазон 23–25 В; підтвердити сумісність із шиною живлення лічильника |
| Робочий струм | ≤80 мА | Бюджет для максимального струму під час ходу клапана, а не тільки в режимі очікування |
| Струм із замкненим ротором | 450 мА | Корисно для драйвера та схеми захисту |
| Вихідний крутний момент | ≥1,8 Н·м | Виміряно при номінальній напрузі; перевірте проти моменту сідла клапана |
| Коефіцієнт зменшення | 2400:1 | Підходить для платформи клапана DN15–DN20 |
| Час відгуку клапана | ≤10 с | Відкритий до закритого або закритий до відкритого за номінальної напруги |
| Рейтинг водонепроникності | IP66 | Підходить для вологих, схильних до бризок і зовнішніх корпусів лічильників |
| Електропроводка | Кабель живлення + кабель сигналізації витоку | Довжину кабелю, тип роз’єму та колір дроту можна налаштувати |
Якщо ваша програма працює від напруги 3,6 В, 5 В або 12 В або вимагає іншого рівня крутного моменту, команда інженерів Kaiye може перевірити навантаження на клапан і запропонувати відповідну конфігурацію приводу, а не використовувати стандартний SKU для несумісної платформи клапана.
Для покупців виробників комплектного обладнання привод підходить лише до його придатності до корпусу лічильника, штока клапана та панелі керування. KY-KT-27 використовує компактну інтегровану конструкцію, призначену для корпусів інтелектуальних лічильників з обмеженим простором, зі схемою проводки, яка відокремлює живлення від схеми виявлення витоку.
Силова проводка.Живлення приводу здійснюється через спеціальний кабель. Схема приводу має бути розрахована на струм заблокованого ротора 450 мА, навіть якщо нормальний робочий струм становить ≤80 мА, оскільки посадка клапана може короткочасно вимагати більшого струму. Захист від зворотної полярності на платі лічильника рекомендується, якщо привод можна замінити на місці.
Проводка сигналізатора протікання.Кабель витоку - окремий ввід. Коли сенсорний кабель виявляє контакт з водою, привід закриває клапан і запускає червоний індикатор тривоги. Цю схему слід розглядати як вхід безпеки, а не як сигнал вимірювання, і вона повинна залишатися незалежною від модуля зв’язку, щоб збій зв’язку не вимкнув закриття, викликане витоком.
Інтерфейс кріплення.Привід сконструйовано відповідно до штока клапана та схеми монтажу, що використовується на корпусах клапанів розумних лічильників DN15–DN20. Перед випуском обсягу покупці повинні підтвердити площу штока, відстань між монтажними отворами та орієнтацію приводу всередині корпусу лічильника. Kaiye може надати зразок для перевірки механічної придатності перед розміщенням виробничого замовлення.
Якщо ви також купуєте корпус лічильника або повний вузол клапана, привід можна переглянути разом ізоболонка водоміраі корпус клапана для зменшення невідповідності інтерфейсу під час складання.
Привід розташований для керування клапаном малого діаметра, де електричне дистанційне керування та безвідмовне закриття важливіше, ніж високошвидкісне приведення в дію. Типові обсяги застосування включають:
Дистанційне відкриття/закриття для контролю виставлення рахунків, управління заборгованістю та реагування на витоки в багатоквартирних будинках і комунальних підприємствах.
Автоматичне відключення при виявленні витоків, контролі рівня в резервуарі та роботі клапана фільтраційного циклу в точці використання та комерційному очисному обладнанні.
Пакетне встановлення при реконструкції старих громад, управлінні водними ресурсами кампусу та субобліках промислових парків, де приводи закуповуються в кількості чотирьох або п’яти цифр.
Постачання приводу для виробників водомірів і магазинів автоматизації клапанів, які інтегрують привід у свій власний лічильник або клапан перед відправкою до комунального підприємства.
Оскільки привід є частиною ширшої платформи водомірів Kaiye, покупці, які закуповують кілька компонентів, можуть консолідувати кваліфікацію та логістику. Якщо ваш проект також потребує бездротового зв’язку на рівні лічильника, привод розроблено для роботи разом із приводом Kaiye.бездротовий лічильник водиплатформи, де управління клапаном і дистанційна передача даних розглядаються як одна система, а не як дві окремо кваліфіковані частини.
Для покупців B2B «виробник» має означати управління процесом, а не просто торгову компанію з каталогом. Kaiye керує системою якості ISO 9001, запускає автоматизоване виробництво для вузлів приводів і виробляє приводи водомірів більше двох десятиліть. KY-KT-27 виграє від цієї виробничої бази трьома конкретними способами:
Консистенція партії.Металеві шестерні обробляються до контрольованих розмірів. Автоматизоване складання зменшує різницю між блоками в зачепленні зубчастих передач, вихідному крутному моменті та часу відгуку, що є критичним, коли ви встановлюєте тисячі приводів у комунальному проекті.
Вхідний контроль і підсумкова перевірка.Стандартне виробництво включає функціональні перевірки споживання струму, часу відгуку та ходу клапана. Покупці можуть вимагати протокол перевірки та план відбору зразків перед розміщенням замовлення на об’єм.
Простежуваність.Код моделі, виробнича партія та записи про випробування зберігаються, щоб у разі виникнення проблеми на місці можна було ізолювати постраждалу популяцію, а не розглядати кожен привод у проекті як підозрілий. Щоб дізнатися більше про виробничу базу та систему якості Kaiye, дивпрофіль компанії та огляд виробництва.
KY-KT-27 доступний як стандартний пристрій, але стандартний не означає фіксований. Для OEM і покупців проектів наступні елементи зазвичай налаштовуються після технічної перевірки:
Напруга і логіка приводу.Якщо ваша плата лічильника подає 3,6 В, 5 В або 12 В замість 24 В, привід приводу можна перевірити та узгодити. Полярність керуючого сигналу та логіку відкриття/закриття також можна узгодити з вашою платою.
Кабель і роз'єм.Довжину кабелю, діаметр дроту, код кольору та тип роз’єму можна вказати відповідно до корпусу лічильника та монтажного кріплення.
Крутний момент і передавальне число.Для клапанів з вищим крутним моментом посадки або іншою геометрією штока альтернативне передаточне число або рівень двигуна може бути більш доцільним, ніж стандартна конфігурація 2400:1.
Брендування та упаковка.Для масових замовлень доступні маркування приватної торгової марки, нейтральне пакування та маркування для конкретного проекту.
Типовий MOQ для стандартної конфігурації починається з 500 штук; для індивідуальної напруги, кабелю чи брендування може знадобитися більш високий мінімальний замовник і етап затвердження зразка. Термін виконання стандартних одиниць зазвичай становить 15–25 робочих днів після замовлення на замовлення та підтвердження зразка, залежно від кількості замовлення та наявності компонентів. Остаточний MOQ і час виконання підтверджуються в котируванні.
Яка мінімальна кількість замовлення?
Стандартна комплектація починається від 500 шт. Індивідуальна напруга, кабель, роз’єм або бренд може вимагати вищого мінімального замовника та етапу затвердження зразка.
Чи можна налаштувати привод на 3,6 В, 5 В або 12 В?
так Стандартним блоком є 24 В постійного струму, але після технічної оцінки привод можна переглянути та підібрати до систем 3,6 В, 5 В або 12 В.
Який час виконання?
Стандартні одиниці, як правило, становлять 15–25 робочих днів після замовлення на замовлення та підтвердження зразка, залежно від кількості замовлення та наявності компонентів.
Чи автоматично закриває клапан у разі витоку води?
Так, коли кабель сигналізації витоку виявляє контакт з водою, привід закриває клапан і активує червоний індикатор тривоги.
