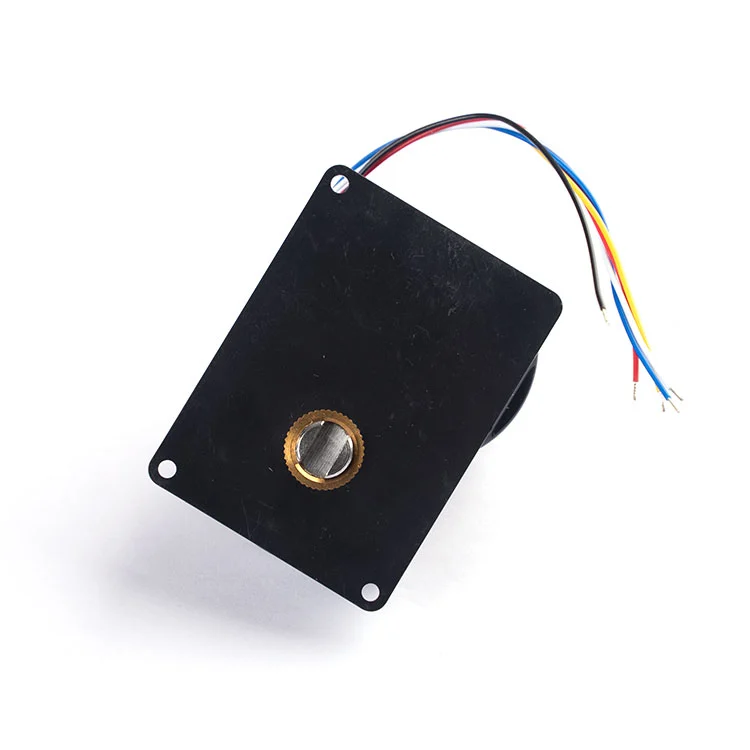

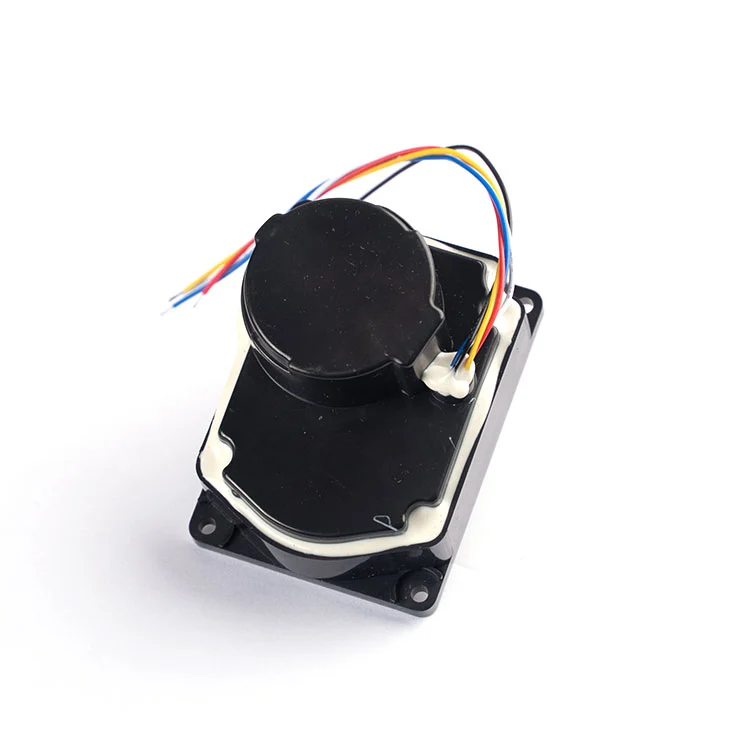

Привід клапана лічильника води

Привід з одним перемикачем лічильника води — це спеціалізований високоточний компонент керування, спеціально розроблений для інтелектуальних житлових і комерційних систем лічильників води, який служить основним виконавчим пристроєм для дистанційного регулювання клапанів. На відміну від універсальних приводів, ця модель адаптована до унікальних робочих вимог розумних лічильників води, причому її основною функцією є стабільне дистанційне керування станом увімкнення та вимкнення клапанів водомірів, закладаючи міцну основу для основних функцій розумного вимірювання води, включаючи керування передоплатою, дистанційне керування клапаном, керування повноваженнями користувача та аварійне відключення води.

Цей спеціальний привод використовує багатоступеневу прецизійну редукторну структуру, яка ефективно знижує робочу швидкість вбудованого маленького високоефективного двигуна, одночасно значно посилюючи його вихідний крутний момент; з достатнім і стабільним вихідним крутним моментом він може плавно рухати клапан лічильника води до обертання на місці, досягаючи швидкого та надійного відкриття та закриття клапана без заїдання або недостатнього зусилля, забезпечуючи тривалий стабільний зв’язок із системою розумного водоміра.

Технічні параметри

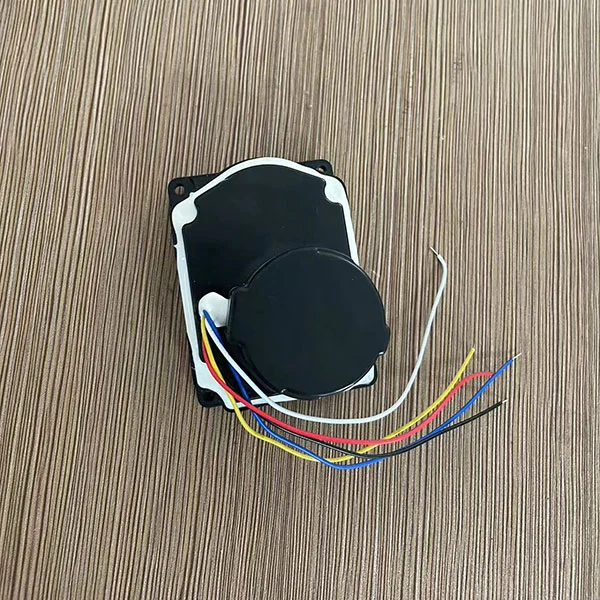

Визначення електропроводки

• Синій:Сигнал кінцевого вимикача відкритого клапана

• Білий:Загальна клема для граничних сигналів

• Жовтий:Сигнал кінцевого вимикача закритого клапана

• Чорний:Позитивний полюс (+)

• Червоний:Негативний полюс (–)

Примітка:Функції обмеження відкриття/закриття можуть бути протилежними через різні напрямки встановлення; користувачі повинні підтвердити відповідно до фактичних умов встановлення.

Основні функції та переваги програми

Завдяки високим водонепроникним характеристикам IP67 і дизайну з наднизьким енергоспоживанням, цей привод підтримує тривалу стабільну роботу водоміра у вологому та зовнішньому середовищі. Високе передаточне число 7200:1 забезпечує високий вихідний крутний момент, який може стабільно приводити в дію корпуси клапанів великого калібру.

Як надійний компонент керування для інтелектуальних лічильників води великого діаметру, привід клапана з редукторним двигуном водоміра широко використовується в міських лічильниках води в трубопровідних мережах, промислових водолічильниках і системах водопостачання великого потоку житлових будинків, з високою стабільністю та тривалим терміном служби.

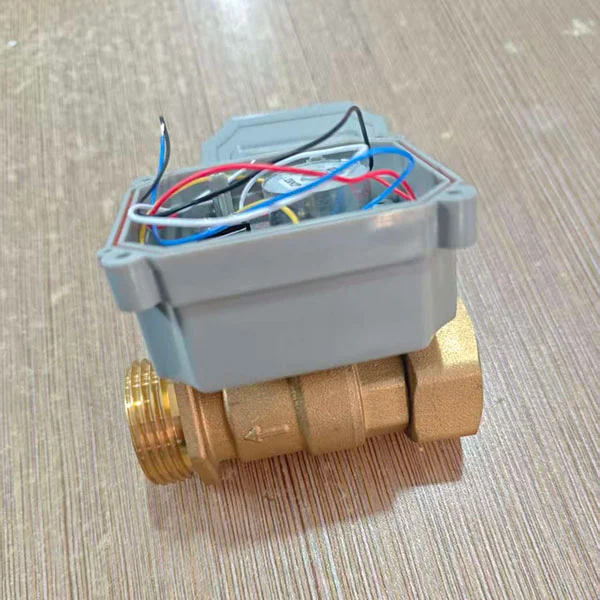

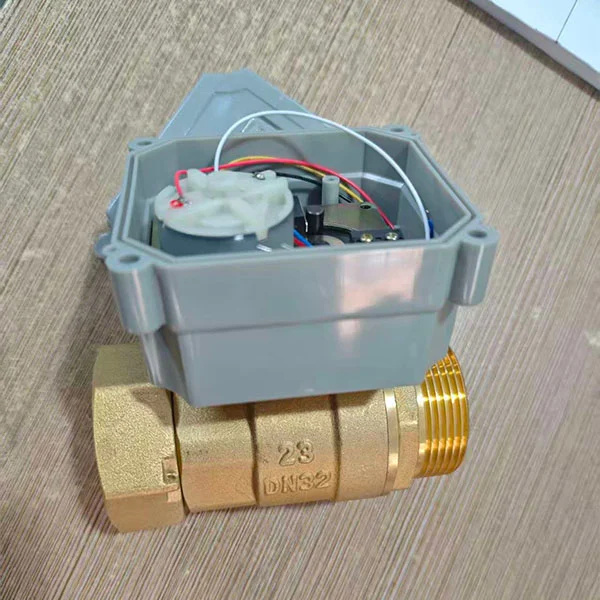

Схема роботи виробу
