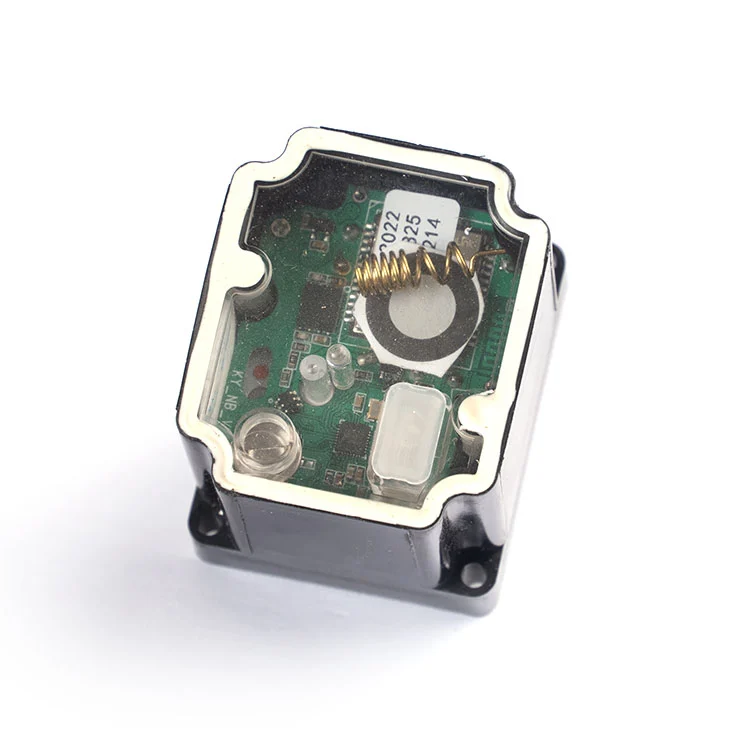

Модульний привід лічильника води

Що модульний актуатор насправді вирішує для покупців

Більшість проблем інтеграції модульного приводу не виникають через двигун. Вони виникають через вибір неправильного коефіцієнта зменшення для розміру клапана, споживання струму, що розряджає акумуляторну батарею швидше, ніж очікувалося, або визначення роз’ємів і проводів, які не відповідають платі вимірювача. Цей привод напряму впливає на ці три точки відмови.

• Подвійне співвідношення відповідно до розміру клапана.2400:1 для DN15–DN20 і 3700:1 для DN25. Версія 3700:1 забезпечує ≥2,7 Н·м для роботи з вищим крутним моментом клапанів DN25, тоді як версія 2400:1 зберігає час відгуку ≤10 с для менших отворів.
• Низьке споживання струму для лічильників, що працюють від батарейок.Робочий струм становить ≤25 мА при номінальній напрузі 3,6 В зі струмом заблокованого ротора 450 мА. Низький робочий струм дозволяє приводу працювати від акумуляторної батареї без надмірної розрядки, тоді як цифра заблокованого ротора говорить вашій схемі драйвера, чого очікувати під час посадки клапана.
• Роз'єм типу PH 4P, 6 проводів.4 сигнальні лінії плюс 2 дроти живлення. Роз’єм призначений для модульних лічильних платформ, де привод підключається до плати, а не є жорстким проводом.
• IP67 для вологих і зовнішніх лічильників.Корпус має рейтинг IP67 для тимчасового занурення та проникнення пилу, підходить для зовнішніх лічильників, підземних колодязів і вологих господарських шаф.

Технічні характеристики, які покупці повинні перевірити перед замовленням

Таблиця нижче відображає стандартну конфігурацію модульного приводу. Якщо ваша платформа лічильника працює на іншій напрузі, кривій крутного моменту або конвенції про роз’єм, ці параметри можна налаштувати під час перевірки OEM.

Якщо ваша лічильна плата використовує інший роз’єм або очікує інше визначення дроту, команда інженерів Kaiye може переглянути джгут і запропонувати відповідну конфігурацію, а не вставляти стандартний штекер у несумісну плату.

Електропроводка та роз’єм: про що інженери запитують у першу чергу

Для модульних лічильних платформ ефективність приводу полягає лише в тому, що він підходить до лічильної плати, штока клапана та корпусу. У цьому приводі використовується 4-контактний роз’єм типу PH із 6 проводами: 4 сигнальні лінії та 2 дроти живлення. Штекер призначений для встановлення безпосередньо в платі лічильника, а не для жорсткого підключення.

Силова проводка.Силова пара живить привід двигуна. Схема приводу має бути розрахована на струм заблокованого ротора 450 мА, навіть якщо нормальний робочий струм становить ≤25 мА, оскільки посадка клапана може короткочасно вимагати більшого струму. Захист від зворотної полярності на платі лічильника рекомендується, якщо привод можна замінити на місці.

Сигнальна проводка.4 сигнальні лінії несуть контроль відкриття/закриття та зворотний зв'язок позиції. Цю схему слід розглядати як керуючий вхід, а не як лінію живлення, і вона повинна залишатися незалежною від модуля зв’язку, щоб збій зв’язку не вимикав керування клапаном.

Визначення дроту.У поточній документації продукту показано 6 проводів, але перед виробництвом визначення кольорів необхідно перевірити відповідно до фактичної таблиці даних. Покупці повинні запросити остаточну схему підключення та розводку перед затвердженням зразка.

Інтерфейс кріплення.Привід сконструйовано відповідно до штока клапана та монтажної схеми, яка використовується на модульних корпусах клапанів із розумним лічильником DN15–DN25. Перед випуском обсягу покупці повинні підтвердити площу штока, відстань між монтажними отворами та орієнтацію приводу всередині корпусу лічильника. Kaiye може надати зразок для перевірки механічної придатності перед розміщенням виробничого замовлення.

Якщо ви також купуєте корпус лічильника або повний вузол клапана, привід можна переглянути разом ізоболонка водоміраі корпус клапана для зменшення невідповідності інтерфейсу під час складання.

Де використовується модульний привід: застосування для об’ємних проектів

Привід призначений для модульних платформ інтелектуальних лічильників, де робота від батареї, низьке споживання струму та вставний роз’єм мають більше значення, ніж висока швидкість приведення в дію. Типові обсяги застосування включають:

• Розумні житлові лічильники води (DN15–DN20).Дистанційне відкриття/закриття для контролю виставлення рахунків, управління заборгованістю та реагування на витоки в багатоквартирних будинках і комунальних підприємствах. Використовуйте версію 2400:1.
• Лічильники великого діаметру для житлових і комерційних будинків (DN25).Там, де крутний момент сідла клапана вищий і потрібна версія 3700:1 для підтримки надійного закриття.
• Неелектрифіковані лічильники.Підземне та зовнішнє встановлення лічильників, де мережа 220 В або спеціальні кабелі живлення непрактичні, а привод працює від акумуляторної батареї лічильника.
• Лічильні платформи OEM.Постачання приводу для виробників водомірів, які інтегрують модульний привод у свій власний лічильник перед відправкою до комунального підприємства.

Оскільки привід є частиною ширшої платформи водомірів Kaiye, покупці, які закуповують кілька компонентів, можуть консолідувати кваліфікацію та логістику. Якщо ваш проект також потребує бездротового зв’язку на рівні лічильника, привод розроблено для роботи разом із приводом Kaiye.бездротовий лічильник водиплатформа. Ви також можете переглянути повнийдіапазон приводу лічильника водидля споріднених моделей.

Якість, постійність і що тут насправді означає «виробник».

Для покупців B2B «виробник» має означати управління процесом, а не просто торгову компанію з каталогом. Kaiye керує системою якості ISO 9001, запускає автоматизоване виробництво для вузлів приводів і виробляє приводи водомірів більше двох десятиліть. Цей модульний привод має переваги цієї виробничої бази трьома конкретними способами:

Консистенція партії.Шестерні обробляються до контрольованих розмірів. Автоматизоване складання зменшує різницю між блоками в зачепленні зубчастих передач, вихідному крутному моменті та часу відгуку, що є критичним, коли ви встановлюєте тисячі приводів у комунальному проекті.

Вхідний контроль і підсумкова перевірка.Стандартне виробництво включає функціональні перевірки споживання струму, часу відгуку та ходу клапана. Покупці можуть вимагати протокол перевірки та план відбору зразків перед розміщенням замовлення на об’єм.

Простежуваність.Код моделі, виробнича партія та записи про випробування зберігаються, щоб у разі виникнення проблеми на місці можна було ізолювати постраждалу популяцію, а не розглядати кожен привод у проекті як підозрілий. Щоб дізнатися більше про виробничу базу та систему якості Kaiye, дивпрофіль компанії та огляд виробництва.

Умови налаштування та закупівлі OEM

Модульний привод доступний як стандартний блок, але стандартний не означає фіксований. Для OEM і покупців проектів наступні елементи зазвичай налаштовуються після технічної перевірки:

Кабель і роз'єм.Довжину кабелю, діаметр дроту, код кольору та тип роз’єму можна вказати відповідно до корпусу лічильника та монтажного кріплення.

Визначення дроту та логіка керування.Відображення сигналу відкриття/закриття та полярність живлення можна узгодити з платою вимірювального приладу.

Коефіцієнт зменшення.Якщо розмір вашого клапана виходить за межі DN15–DN25 або крутний момент у сідло незвичайний, альтернативне передаточне число або рівень двигуна може бути більш доцільним, ніж стандартна конфігурація 2400:1 або 3700:1.

Брендування та упаковка.Для масових замовлень доступні маркування приватної торгової марки, нейтральне пакування та маркування для конкретного проекту.

Типовий MOQ і час виконання підтверджуються в котируванні. Зазвичай стандартна доставка здійснюється через 15–30 днів після замовлення на замовлення та підтвердження зразка, залежно від кількості замовлення та наявності компонентів.

Часті запитання щодо закупівель

Для яких специфікацій інтелектуального лічильника води підходить модульний привод?
Привід призначений для інтелектуальних лічильників води DN15–DN25. Використовуйте редукцію 2400:1 для лічильників DN15 і DN20 та редукцію 3700:1 для лічильників DN25, відповідаючи вимогам до керування клапаном кожного калібру.

У чому перевага низького робочого струму (≤25 мА)?
Низький робочий струм зменшує енергоспоживання лічильників, що живляться від батарейок, подовжує цикли заміни батарейок, а також зменшує нагрівання та шум під час роботи.

Яка конфігурація роз’єму та проводки?
У приводі використовується роз’єм типу PH 4P з 6 проводами: 4 сигнальні лінії плюс 2 дроти живлення. Перед замовленням перевірте точне визначення кольору дроту в справжньому описі продукту.

Чи можна налаштувати кабель, роз’єм або бренд?
так Довжина кабелю, діаметр дроту, колірний код, тип роз’єму та маркування приватної марки можуть бути вказані для обсягів замовлень.

Який термін доставки для звичайних замовлень?
Термін доставки зазвичай становить 15–30 днів і може бути коротшим або довшим залежно від періоду моделі та кількості замовлення.
