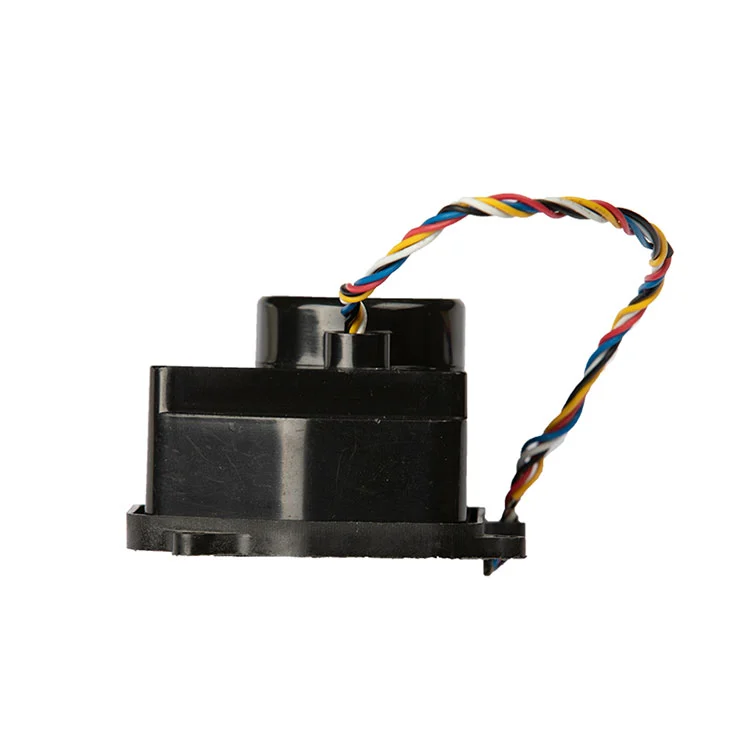

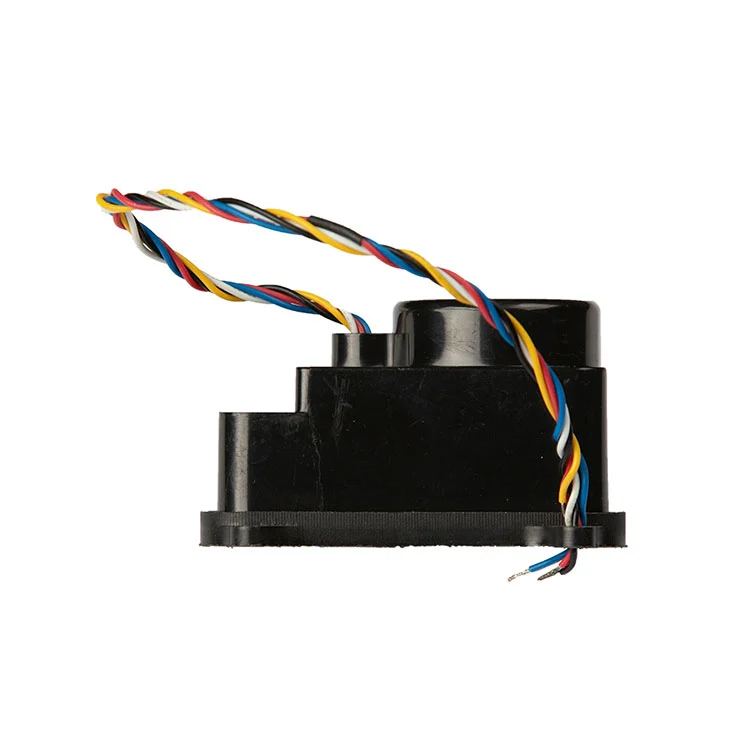

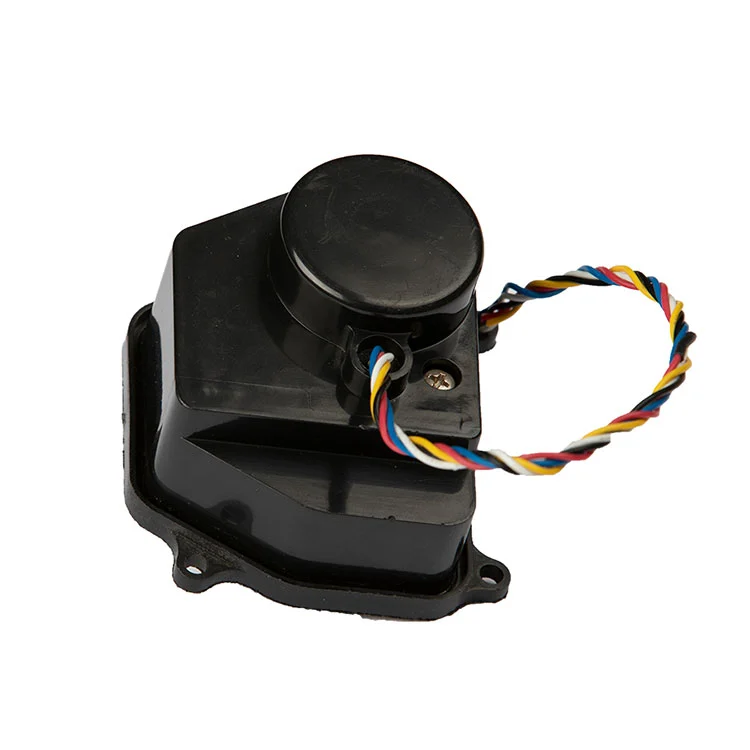

Якщо ви купуєте приводи клапанів з живленням від батареї для розумних лічильників води, ключові питання завжди однакові: чи витримає він крутний момент на застарілих клапанах, як довго він працюватиме на сухих елементах лічильника та чи відповідатиме електропроводка вашій платі лічильника без переробки? Цей привід на 3,6 В побудований на основі цих трьох обмежень.
Компанія Kaiye виробляє приводи лічильників води з моменту впровадження інтелектуального вимірювання з річною потужністю приводу10 мільйонів наборіві понад 30 років досвіду виробництва обладнання та регулюючої арматури. Цей привід із сухими елементами є частиною цієї перевіреної платформи — розроблений для інтеграції OEM, узгодженості партій і передбачуваних термінів виконання.
Нижче ви знайдете фактичні робочі параметри, логіку підключення, обмеження закупівлі та технічні запитання, які поставить ваша команда інженерів перед затвердженням зразка.
Більшість несправностей клапана лічильника, що живиться від батареї, не походить від двигуна. Вони викликані недостатнім крутним моментом на застарілих клапанах, струмом, що розряджає акумуляторну батарею швидше, ніж очікувалося, або проводкою, яка не відповідає платі лічильника. Цей привод напряму впливає на ці три точки відмови.
Розрахований на ≥1,8 Н·м через редуктор металевої шестерні 1500:1, розмір приводу призначений для водомірних клапанів малого діаметра. Металеві шестерні оброблені, а не спікані, що зберігає вихідний крутний момент протягом тривалого циклу та зменшує ризик пошкодження зубів під час зупинки.
Робочий струм становить ≤25 мА при номінальній напрузі 3,6 В зі струмом заблокованого ротора 550 мА. Низький робочий струм — це те, що дозволяє приводу працювати від стандартного блоку сухих елементів без надмірної розрядки батареї, тоді як цифра заблокованого ротора говорить вашій схемі драйвера, чого очікувати під час посадки клапана.
Червоний негатив, чорний позитивний, синій відкритий, білий COM, жовтий закритий. Схема проводки відокремлює живлення від сигналів керування відкритим/закритим, тому привод може керуватися існуючою логікою керування лічильної плати без додавання окремої плати реле.
Привід призначений для житлових, підземних та неелектрифікованих сценаріїв встановлення, де використання мережі 220 В або спеціальних кабелів живлення є недоцільним. Він підтримує стабільне керування клапаном і зворотний зв’язок за сигналом без інфраструктури живлення на місці.
У таблиці нижче наведено стандартну конфігурацію приводу сухої камери. Якщо ваша платформа лічильника працює на іншій напрузі, кривій крутного моменту або конвенції про підключення, ці параметри можна налаштувати під час перевірки OEM.
| Параметр | Стандартне значення | Примітка до закупівлі |
|---|---|---|
| Номінальна напруга | 3,6 В постійного струму | Підтвердьте сумісність із комплектом сухих комірок вимірювача |
| Діапазон робочої напруги | 2,5–5 В постійного струму | Вища напруга в діапазоні забезпечує більший крутний момент, але скорочує термін служби |
| Робочий струм | ≤25 мА | Бюджет для максимального струму під час ходу клапана, а не тільки в режимі очікування |
| Струм із замкненим ротором | 550 мА | Корисно для драйвера та схеми захисту |
| Вихідний крутний момент | ≥1,8 Н·м | Виміряно при номінальній напрузі; перевірте проти моменту сідла клапана |
| Коефіцієнт зменшення | 1500:1 | Підходить до платформи водомірного клапана малого діаметра |
| Час відгуку клапана | ≤8 с | Відкритий до закритого або закритий до відкритого за номінальної напруги |
| Електропроводка | Червоний негатив, чорний позитивний, синій відкритий, білий COM, жовтий закритий | Довжину кабелю, роз'єм і колір проводу можна налаштувати |
Якщо ваша плата лічильника подає іншу полярність керуючого сигналу або використовує інший роз’єм, команда інженерів Kaiye може переглянути електропроводку та запропонувати відповідну конфігурацію, а не підключати стандартний джгут до несумісної лічильної платформи.
Для покупців виробників комплектного обладнання привод підходить лише до його придатності до корпусу лічильника, штока клапана та панелі керування. У цьому приводі з сухими елементами використовується компактний контур, призначений для корпусів інтелектуальних лічильників з обмеженим простором, зі схемою проводки, яка відокремлює живлення від сигналів керування відкритим/закритим.
Силова проводка.Червоний – негативний, чорний – позитивний. Схема приводу повинна бути розрахована на струм заблокованого ротора 550 мА, навіть якщо нормальний робочий струм становить ≤25 мА, оскільки посадка клапана може короткочасно вимагати більшого струму. Захист від зворотної полярності на платі лічильника рекомендується, якщо привод можна замінити на місці.
Контрольна проводка.Синій - відкритий, білий - COM, жовтий - закритий. Цю схему слід розглядати як керуючий вхід, а не як лінію живлення, і вона повинна залишатися незалежною від модуля зв’язку, щоб збій зв’язку не вимикав керування клапаном.

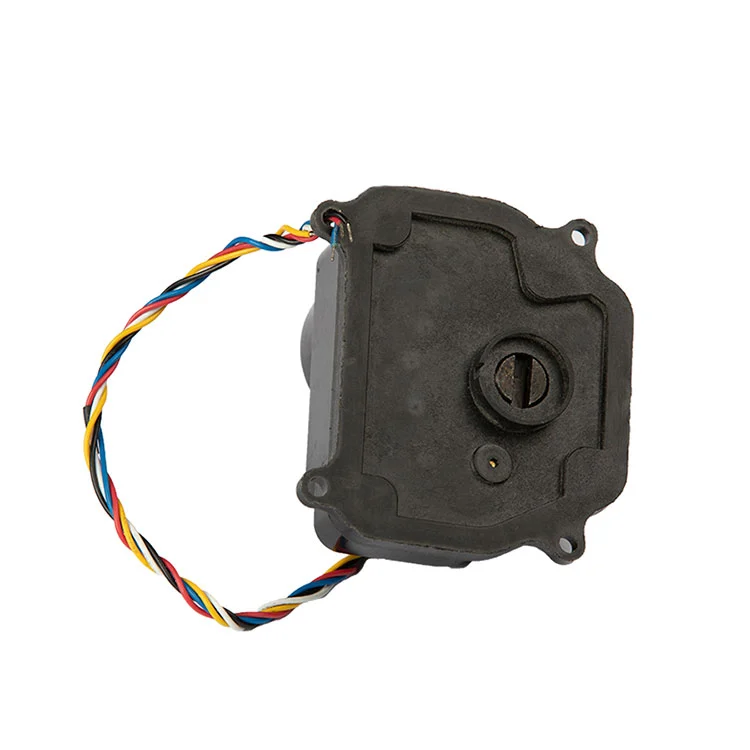

Інтерфейс кріплення.Привід сконструйовано навколо штока клапана та схеми кріплення, яка використовується на корпусах клапанів з інтелектуальним лічильником малого діаметра. Перед випуском обсягу покупці повинні підтвердити площу штока, відстань між монтажними отворами та орієнтацію приводу всередині корпусу лічильника. Kaiye може надати зразок для перевірки механічної придатності перед розміщенням виробничого замовлення.
Якщо ви також купуєте корпус лічильника або повний вузол клапана, привід можна переглянути разом ізоболонка водоміраі корпус клапана для зменшення невідповідності інтерфейсу під час складання.
Привід призначений для керування клапаном малого діаметра, де робота від акумулятора та низький струм мають більше значення, ніж високошвидкісна активація. Типові обсяги застосування включають:
Дистанційне відкриття/закриття для контролю виставлення рахунків, управління заборгованістю та реагування на витоки в багатоквартирних будинках і комунальних підприємствах.
Підземне та зовнішнє встановлення лічильників, де мережа 220 В або спеціальні кабелі живлення є непрактичними, а привід працює від блоку сухих елементів лічильника.
Пакетне встановлення при реконструкції старих громад, управлінні водними ресурсами кампусу та субобліках промислових парків, де приводи закуповуються в кількості чотирьох або п’яти цифр.
Постачання приводу для виробників водомірів і магазинів автоматизації клапанів, які інтегрують привід у свій власний лічильник або клапан перед відправкою до комунального підприємства.
Оскільки привід є частиною ширшої платформи водомірів Kaiye, покупці, які закуповують кілька компонентів, можуть консолідувати кваліфікацію та логістику. Якщо ваш проект також потребує бездротового зв’язку на рівні лічильника, привод розроблено для роботи разом із приводом Kaiye.бездротовий лічильник водиплатформа.
Для покупців B2B «виробник» має означати управління процесом, а не просто торгову компанію з каталогом. Kaiye керує системою якості ISO 9001, запускає автоматизоване виробництво для вузлів приводів і виробляє приводи водомірів більше двох десятиліть. Цей привід із сухими елементами має переваги цієї виробничої бази трьома конкретними способами:
Консистенція партії.Металеві шестерні обробляються до контрольованих розмірів. Автоматизоване складання зменшує різницю між блоками в зачепленні зубчастих передач, вихідному крутному моменті та часу відгуку, що є критичним, коли ви встановлюєте тисячі приводів у комунальному проекті.
Вхідний контроль і підсумкова перевірка.Стандартне виробництво включає функціональні перевірки споживання струму, часу відгуку та ходу клапана. Покупці можуть вимагати протокол перевірки та план відбору зразків перед розміщенням замовлення на об’єм.
Простежуваність.Код моделі, виробнича партія та записи про випробування зберігаються, щоб у разі виникнення проблеми на місці можна було ізолювати постраждалу популяцію, а не розглядати кожен привод у проекті як підозрілий. Щоб дізнатися більше про виробничу базу та систему якості Kaiye, дивпрофіль компанії та огляд виробництва.
Привід сухої камери доступний як стандартний блок, але стандартний не означає фіксований. Для OEM і покупців проектів наступні елементи зазвичай налаштовуються після технічної перевірки:
Кабель і роз'єм.Довжину кабелю, діаметр дроту, код кольору та тип роз’єму можна вказати відповідно до корпусу лічильника та монтажного кріплення.
Логіка управління.Полярність сигналу відкриття/закриття та конфігурацію COM можна узгодити з платою вимірювального приладу.
Крутний момент і передавальне число.Для клапанів з вищим крутним моментом посадки або іншою геометрією штока альтернативне передаточне число або рівень двигуна може бути більш доцільним, ніж стандартна конфігурація 1500:1.

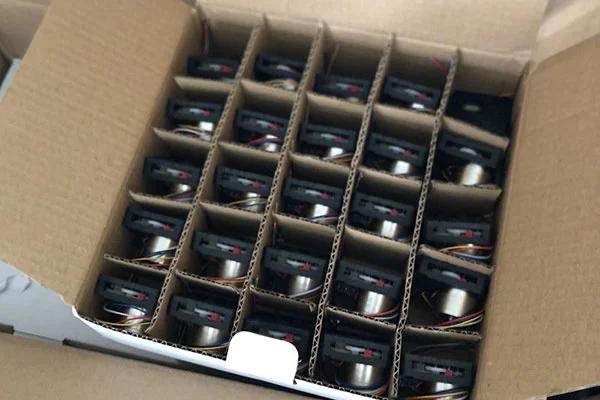

Брендування та упаковка.Для масових замовлень доступні маркування приватної торгової марки, нейтральне пакування та маркування для конкретного проекту.
Типовий MOQ для стандартної конфігурації починається з 500 штук; для індивідуального кабелю, роз’єму або брендування може знадобитися більш високий мінімальний запит і етап затвердження зразка. Час виконання стандартних одиниць зазвичай становить 15–25 робочих днів після підтвердження замовлення та зразка. Остаточний MOQ і час виконання підтверджуються в котируванні.
Яка мінімальна кількість замовлення?
Стандартна комплектація починається від 500 шт. Індивідуальний кабель, роз’єм або фірмове оформлення можуть потребувати вищого мінімального замовника та етапу затвердження зразка.
Чи можна налаштувати привід для іншої довжини проводів або з’єднувачів?
так Довжину кабелю, діаметр дроту, код кольору та тип роз’єму можна вказати відповідно до корпусу лічильника та монтажного кріплення.
Який час виконання?
Стандартні одиниці, як правило, становлять 15–25 робочих днів після замовлення на замовлення та підтвердження зразка, залежно від кількості замовлення та наявності компонентів.
Чи сумісний привід з інтелектуальними лічильниками 3,6 В, що живляться від сухої батареї?
так Привід призначений для сухих акумуляторних батарей постійного струму 3,6 В з діапазоном робочої напруги 2,5–5 В. Перевірте логіку керування платою лічильника та навантаження на клапан під час технічного огляду.
