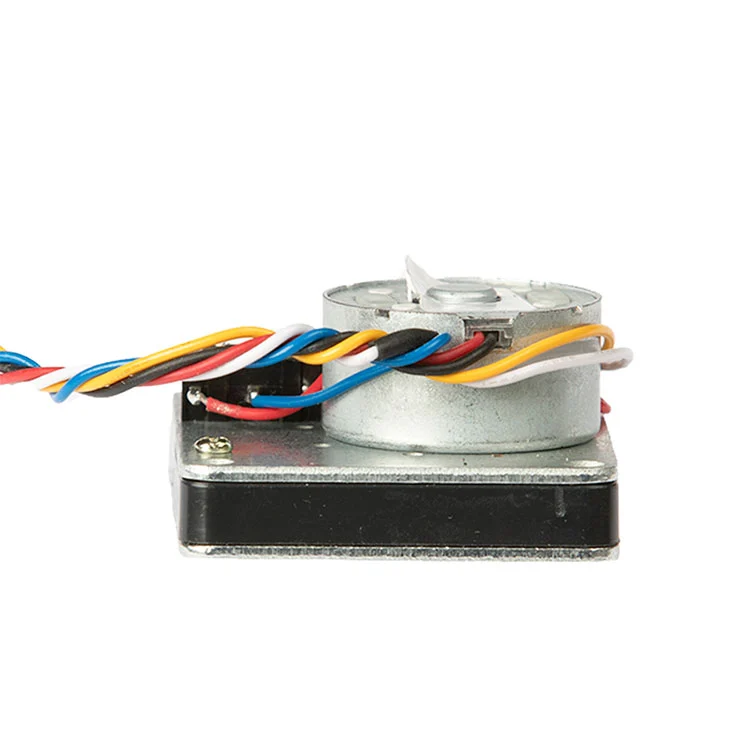

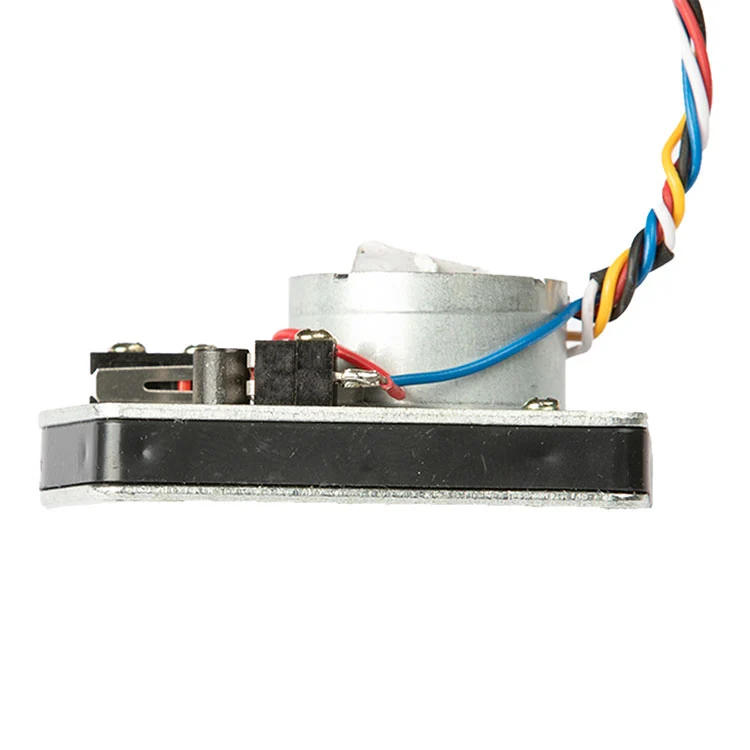

Привід контролера кульового крана водоміра

Що насправді вирішує для покупців привід кульового крана

Більшість несправностей кульового крана інтелектуального лічильника походять не від двигуна. Вони викликані недостатньою тягою на застарілих клапанах, струмом, що розряджає акумуляторну батарею швидше, ніж очікувалося, або проводкою, яка не відповідає платі лічильника. Цей привод напряму впливає на ці три точки відмови.

• Тяга з висотою для старих кульових кранів.Розрахований на вагу >15 кг через редуктор 1000:1, привід призначений для кульових водомірних кранів малого діаметра. Перевірте крутний момент сідла клапана під час технічного огляду.
• Низьке споживання струму для лічильників, що працюють від батарейок.Робочий струм становить ≤25 мА при номінальній напрузі 3,6 В зі струмом заблокованого ротора 450 мА. Низький робочий струм дозволяє приводу працювати від блоку із сухими елементами без надмірного дренажу, тоді як фігура заблокованого ротора говорить вашій схемі драйвера, чого очікувати під час посадки клапана.

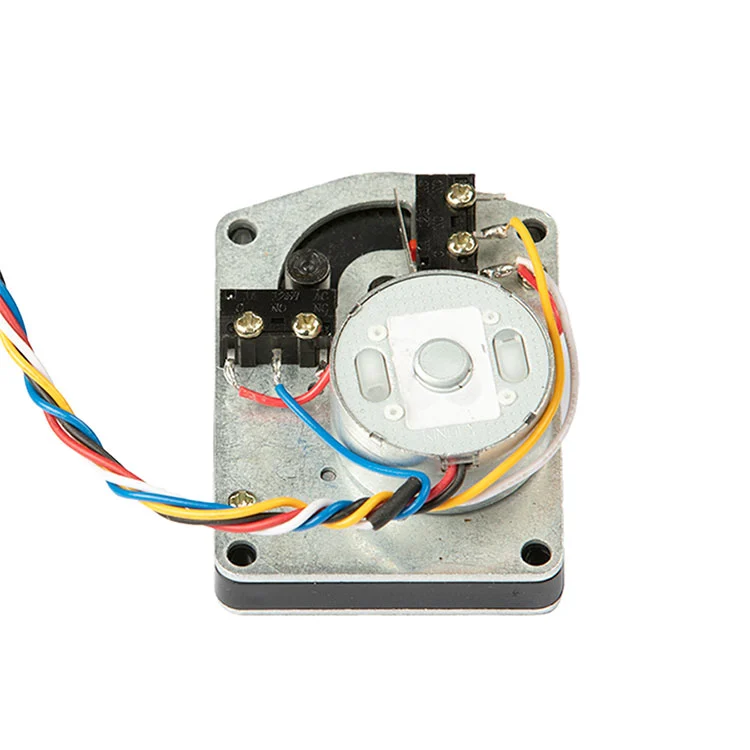

• П'ятипровідне управління, підігнане до щитів лічильників.Червоний позитивний, чорний негативний, синій відкритий, білий COM, жовтий закритий. Схема проводки відокремлює живлення від контрольних сигналів відкриття/закриття, тому привод може керуватися існуючою логікою керування лічильної плати.
• Призначений для неелектрифікованих лічильників.Привід призначений для житлових, підземних та неелектрифікованих сценаріїв встановлення, де використання мережі 220 В або спеціальних кабелів живлення є недоцільним.

Технічні характеристики, які покупці повинні перевірити перед замовленням

Таблиця нижче відображає стандартну конфігурацію приводу кульового крана. Якщо ваша лічильна платформа працює на іншій напрузі, кривій тяги або з’єднанні, ці параметри можна налаштувати під час перевірки OEM.

Якщо ваша плата лічильника подає іншу полярність керуючого сигналу або використовує інший роз’єм, команда інженерів Kaiye може переглянути електропроводку та запропонувати відповідну конфігурацію, а не підключати стандартний джгут до несумісної лічильної платформи.

Інтеграція, електропроводка та монтаж: про що інженери запитують у першу чергу

Для покупців виробників комплектного обладнання привод підходить лише до того, як він підходить до корпусу лічильника, штока кульового крана та панелі керування. У цьому приводі використовується компактний контур, призначений для корпусів інтелектуальних лічильників з обмеженим простором, зі схемою проводки, яка відокремлює живлення від сигналів керування відкритим/закритим.

Силова проводка.Червоний – позитивний, чорний – негативний. Схема приводу має бути розрахована на струм заблокованого ротора 450 мА, навіть якщо нормальний робочий струм становить ≤25 мА, оскільки посадка клапана може короткочасно вимагати більшого струму. Захист від зворотної полярності на платі лічильника рекомендується, якщо привод можна замінити на місці.

Контрольна проводка.Синій - відкритий, білий - COM, жовтий - закритий. Цю схему слід розглядати як керуючий вхід, а не як лінію живлення, і вона повинна залишатися незалежною від модуля зв’язку, щоб збій зв’язку не вимикав керування клапаном.

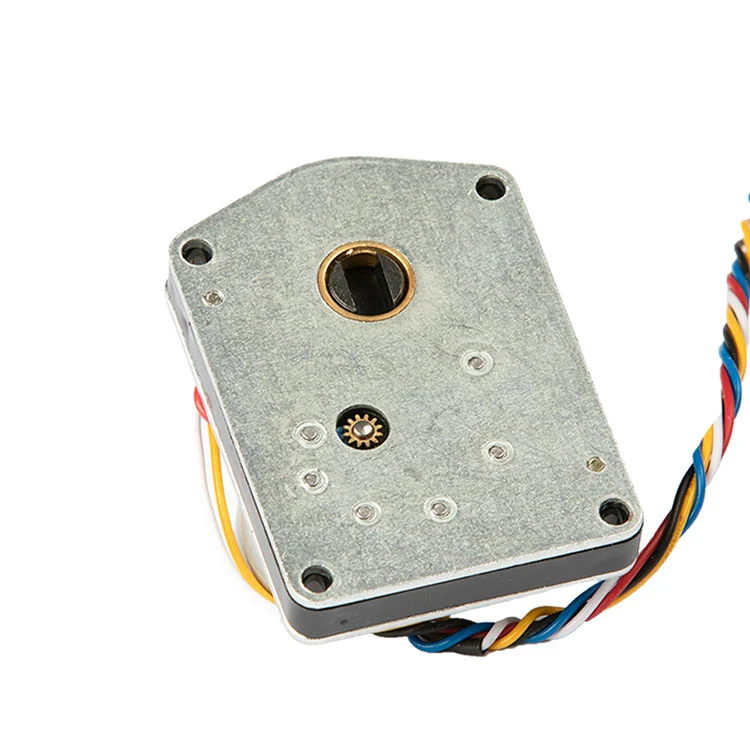

Інтерфейс кріплення.Привід сконструйовано навколо штока кульового крана та монтажної схеми, яка використовується на корпусах клапанів із дрібним діаметром смарт-метрів. Перед випуском обсягу покупці повинні підтвердити площу штока, відстань між монтажними отворами та орієнтацію приводу всередині корпусу лічильника. Kaiye може надати зразок для перевірки механічної придатності перед розміщенням виробничого замовлення.

Якщо ви також купуєте корпус лічильника або повний вузол клапана, привід можна переглянути разом ізоболонка водоміраі корпус клапана для зменшення невідповідності інтерфейсу під час складання.

Де використовується привід кульового клапана: застосування для об’ємних проектів

Привід призначений для керування кульовим краном малого діаметра, де робота від батареї та низьке споживання струму важливіше, ніж високошвидкісна активація. Типові обсяги застосування включають:

Оскільки привід є частиною ширшої платформи водомірів Kaiye, покупці, які закуповують кілька компонентів, можуть консолідувати кваліфікацію та логістику. Якщо ваш проект також потребує бездротового зв’язку на рівні лічильника, привод розроблено для роботи разом із приводом Kaiye.бездротовий лічильник водиплатформа. Ви також можете переглянути повнийдіапазон приводу лічильника водидля споріднених моделей.

Якість, постійність і що тут насправді означає «виробник».

Для покупців B2B «виробник» має означати управління процесом, а не просто торгову компанію з каталогом. Kaiye керує системою якості ISO 9001, запускає автоматизоване виробництво для вузлів приводів і виробляє приводи водомірів більше двох десятиліть. Цей привід кульового клапана отримує переваги від цієї виробничої бази трьома конкретними способами:

Консистенція партії.Шестерні обробляються до контрольованих розмірів. Автоматизоване складання зменшує варіації між блоками в зачепленні зубчастих передач, потужності тяги та часу відгуку, що є критичним, коли ви встановлюєте тисячі приводів у комунальному проекті.

Вхідний контроль і підсумкова перевірка.Стандартне виробництво включає функціональні перевірки споживання струму, часу відгуку та ходу клапана. Покупці можуть вимагати протокол перевірки та план відбору зразків перед розміщенням замовлення на об’єм.

Простежуваність.Код моделі, виробнича партія та записи про випробування зберігаються, щоб у разі виникнення проблеми на місці можна було ізолювати постраждалу популяцію, а не розглядати кожен привод у проекті як підозрілий. Щоб дізнатися більше про виробничу базу та систему якості Kaiye, дивпрофіль компанії та огляд виробництва.

Умови налаштування та закупівлі OEM

Привід кульового крана доступний як стандартний блок, але стандартний не означає фіксований. Для OEM і покупців проектів наступні елементи зазвичай налаштовуються після технічної перевірки:

Кабель і роз'єм.Довжину кабелю, діаметр дроту, код кольору та тип роз’єму можна вказати відповідно до корпусу лічильника та монтажного кріплення.

Логіка управління.Полярність сигналу відкриття/закриття та конфігурацію COM можна узгодити з платою вимірювального приладу.

Тяга і передавальне число.Для клапанів з більшим упором у сідло або іншою геометрією штока альтернативне передаточне число або рівень двигуна може бути більш доцільним, ніж стандартна конфігурація 1000:1.

Брендування та упаковка.Для масових замовлень доступні маркування приватної торгової марки, нейтральне пакування та маркування для конкретного проекту.

Типовий MOQ і час виконання підтверджуються в котируванні. Зазвичай стандартна доставка здійснюється через 15–30 днів після замовлення на замовлення та підтвердження зразка, залежно від кількості замовлення та наявності компонентів.

Часті запитання щодо закупівель

Ви виробник?
так Kaiye має власну фабрику з більш ніж 30-річним досвідом виробництва.

Чи можете ви упакувати цей продукт відповідно до наших вимог?
так Індивідуальне пакування та маркування вітаються для великих замовлень.

Який термін доставки для звичайних замовлень?
Термін доставки зазвичай становить 15–30 днів і може бути коротшим або довшим залежно від періоду моделі та кількості замовлення.

Що таке визначення проводки?
Червоний — позитивний, чорний — негативний, синій — відкритий, білий — COM, жовтий — близький.

Що таке водонепроникність?
Стандартна конфігурація не визначає рейтинг IP. Підтвердьте необхідний рівень IP за допомогою проектування для установки на відкритому повітрі або під водою.

Чи сумісний він з інтелектуальними лічильниками води на сухих елементах 3,6 В?
так Привід призначений для систем постійного струму 3,6 В з діапазоном робочої напруги 2,5–5 В. Перевірте логіку керування платою лічильника та навантаження на клапан під час технічного огляду.
